TOTAKU LINE ACE



ลักษณะเด่น

  • ด้วยเส้นใยเสริมแรง ทำให้ทนความดันขณะทำงานได้สูงสุดที่ 5 bar (0.5 MPa)

การใช้งาน

  • ใช้ดูดส่ง น้ำ , น้ำโคลน
  • ใช้เป็นจุดเริ่มต้นของปั๊มน้ำ ปั๊มน้ำเคลื่อนที่ ปั๊มน้ำกำ ลังสูง
  • ใช้เป็นท่อดูดของรถขนน้ำ

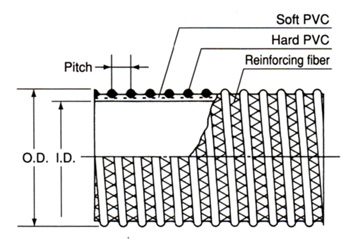

ขนาดและคุณสมบัติมาตรฐาน

เส้นผ่าน
ศูนย์กลาง
ปกติ
เส้นผ่านศูนย์กลาง
ด้านใน
มม.
เส้นผ่านศูนย์กลาง
ด้านนอก
มม.
ระยะเกลียว
มม.
น้ำหนัก
(อ้างอิง)
กรัม/ม.
ความยาว/ม้วน
ม.
แรงดันที่สามารถใช้งานได้
(ที่อุณหภูมิห้อง)
MPa(kgf/cm?)
แรงดูดที่ใช้งานได้
(ที่อุณหภูมิห้อง)
kPa (mmHg)
รัศมีความโค้ง
ที่ทำได้
มม.
25{1} 25.4 34.9 7.5 395 50 0.50{5.1} 70 105
32{1.25} 32.0 42.5 8.8 515 50 0.50{5.1} 70 120
38{1.5} 38.0 48.8 9.0 670 50 0.50{5.1} 65 150
50{2} 50.8 63.4 10.0 945 50 0.50{5.1} 65 225
65{2.5} 63.5 78.5 14.3 1300 20-50 0.50{5.1} 60 270
75{3} 76.2 92.0 15.1 1630 20-50 0.50{5.1} 60 375
90{3.5} 88.9 106.5 16.2 2270 20-50 0.50{5.1} 60 480
100{4} 101.6 120.0 16.4 2610 20-50 0.50{5.1} 60 540
125{5} 125.9 152.5 22.0 4180 20 0.50{5.1} 55 630
150{6} 151.4 180.0 24.0 5800 20 0.50{5.1} 55 780
200{8} 203.7 237.0 28.0 8500 10 0.50{5.1} 50 1200
250{10} 240.0 295.0 32.0 13300 5 0.25{2.5} 50 1890
300{12} 304.8 347.0 34.0 16000 5 0.25{2.5} 45 2190

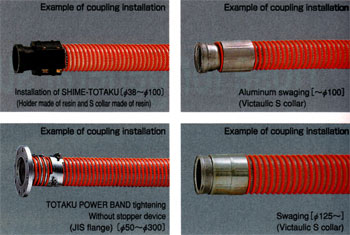

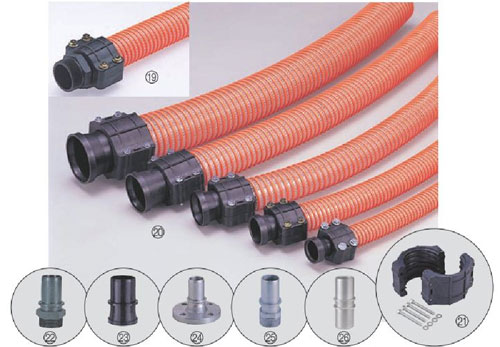

SHIME-TOTAKU for LINE ACE (made of resin)
ตัวยึดหางปลาไหล TOTAKU LINE ACE ( ทำจาก resin )



ลักษณะเด่น
1. ตัวยึดชนิดนี้ทำจาก เรซิ่น ทำให้เบากว่าข้อต่อเหล็กประมาณ 50%
2. แรงดันสูงสุดของตัวยึดนี้ที่ทนได้ จะเท่ากับแรงดันสูงสุดของท่อ line ace ที่ทนได้
3. การต่อ และ ถอด ตัวยึดนี้ทำได้ง่าย
4. ไม่เป็นสนิมเพราะทำจาก เรซิ่น
5. มีความทนทานสูง เทียบเท่าแบบเหล็ก
