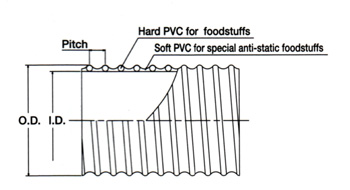

เส้นผ่าน ศูนย์กลาง ปกติ |
เส้นผ่านศูนย์กลาง ด้านใน มม. |
เส้นผ่านศูนย์กลาง ด้านนอก มม. |
ระยะเกลียว มม. |
น้ำหนัก (อ้างอิง) กรัม/ม. |
ความยาว/ม้วน ม. |
แรงดันที่สามารถใช้งานได้ (ที่อุณหภูมิห้อง) MPa(kgf/cm?) |
แรงดูดที่ใช้งานได้ (ที่อุณหภูมิห้อง) kPa (mmHg) |
รัศมีความโค้ง ที่ทำได้ มม. |
100 {4} | 101.6 | 115.0 | 16.4 | 2000 | 20 | 0.10{1.0} | 50 | 430 |
125 {5} | 125.9 | 141.6 | 22.0 | 2530 | 20 | 0.10{1.0} | 50 | 500 |
150 {6} | 152.4 | 172.0 | 22.0 | 4530 | 20 | 0.15{1.5} | 50 | 980 |
** อุณหภูมิในตารางไม่ได้หมายถึงความสามารถในการใช้งานท่อที่อุณหภูมินี้ได้ ( ควรใช้ต่ำกว่าค่านี้ )
