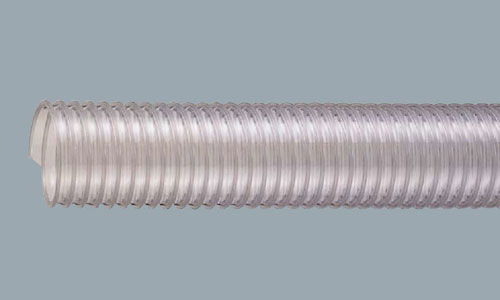

TOTAKU CLEAR DUCT
ลักษณะเด่น
- โปร่งใส สามารถตรวจสอบวัตถุภาพในได้ง่าย ( เป็นรุ่นที่พัฒนาจาก รุ่น DUCT-EE ให้โปร่งใส )
การใช้งาน
- ใช้หรับเก็บฝุ่น ผง จากเครื่องจักรในงานไม้
- ใช้หรับขนส่ง ผง เม็ด และ แก๊ส
- ใช้ต่อท่อไอเสียและท่ออากาศสำหรับภายในโรงงาน หรือ เครื่องมือในโรงงาน
- ใช้เมื่อต้องการจะตรวจสอบวัตถุภายในท่อ

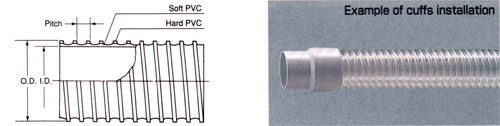

ขนาดและคุณสมบัติมาตรฐาน
| เส้นผ่าน ศูนย์กลาง ปกติ |
เส้นผ่านศูนย์กลาง ด้านใน มม. |
เส้นผ่านศูนย์กลาง ด้านนอก มม. |
ระยะเกลียว มม. |
น้ำหนัก (อ้างอิง) กรัม/ม. |
ความยาว/ม้วน ม. |
แรงดันที่สามารถใช้งานได้ (ที่อุณหภูมิห้อง) MPa(kgf/cm²) |
แรงดูดที่ใช้งานได้ (ที่อุณหภูมิห้อง) kPa (mmHg) |
รัศมีความโค้ง ที่ทำได้ มม. |
| 32{1¼} | 32.4 | 38.6 | 8.4 | 218 | 50 | 0.06 {0.6} | -66.0 {-495} | 32 |
| 38{1½} | 37.3 | 44.5 | 9.2 | 295 | 50 | 0.06 {0.6} | -66.0 {-495} | 38 |
| 50{2} | 50.6 | 60.2 | 10.0 | 590 | 30 | 0.05 {0.5} | -66.0 {-495} | 50 |
| 65{2½} | 62.4 | 72.0 | 12.0 | 655 | 30 | 0.04{0.4} | -66.0 {-495} | 65 |
| 75{3} | 76.4 | 86.4 | 13.0 | 750 | 30 | 0.04{0.4} | -33.0{-248} | 75 |
| 90{3½} | 88.9 | 99.5 | 13.5 | 915 | 30 | 0.03 {0.3} | -33.0{-248} | 90 |
| 100{4} | 101.6 | 112.2 | 15.0 | 1030 | 30 | 0.03 {0.3} | -21.5 {-161} | 100 |
| 125{5} | 125.9 | 138.7 | 21.0 | 1355 | 20 | 0.02 {0.2} | -20.0{-150} | 125 |
| 150{6} | 152.4 | 164.8 | 20.0 | 1680 | 20 | 0.02 {0.2} | -14.5 {-109} | 150 |
| 200{8} | 203.7 | 217.1 | 22.5 | 2205 | 20 | 0.01 {0.1} | -6.0 {-45} | 200 |
